TYPE C板上母座
首页TYPE C板上母座产品详情

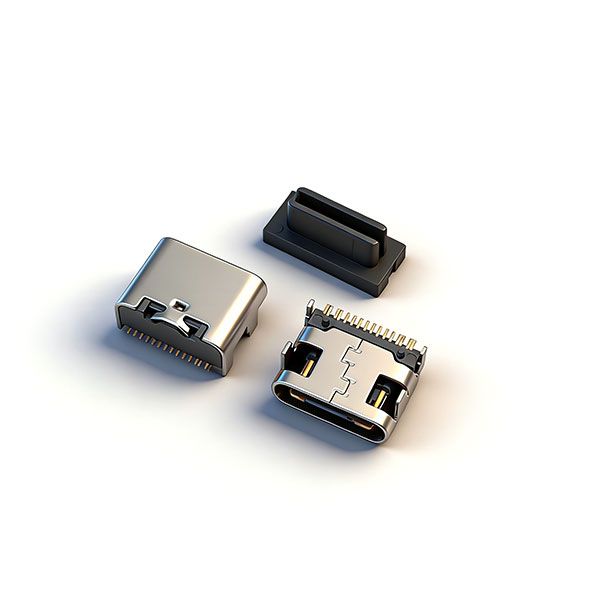

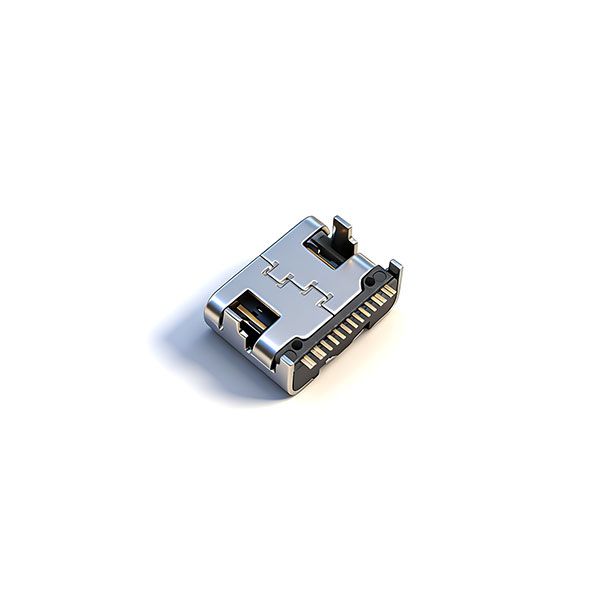

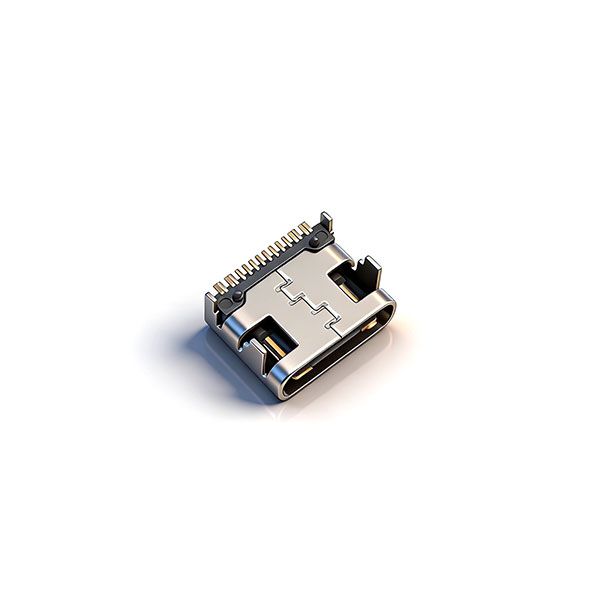

TC母座16P 四脚插板SMT L=6.5 三模 有柱 无弹
所属类别
发布时间
最后更新 浏览次数
料号：A011605B
外壳：不锈钢
中夹片：不锈钢
胶芯：LCP耐高温
端子：黄铜/高导铜（可过5A/7A）
详情介绍
一、电镀规格
| 项目 | 规格 |
|---|---|
| 端子底镀 | 镀镍 ≥50μ" |
| 端子表面 | 镀金 0.5~1μ" |
| 前壳 | 镀镍 ≥50μ" |
| 环保 | 符合 ROHS、REACH |
二、机械性能
| 项目 | 规格 |
|---|---|
| 产品结构 | TYPE C 母座 16PIN，卧式 板上，三模，有柱 |
| 材质 | 端子：201 黄铜；胶壳：LCP 黑色耐高温 UL94V-0；前壳 / 中板：不锈钢 |
| 插入力 | 0.5~2.0kgf |
| 未注公差 | ±0.05mm |
| 通用公差 | ±0.35 / ±0.25 / ±0.15 |
| 角度公差 | ±3°、±4° |
三、电气性能
| 项目 | 规格 |
|---|---|
| 额定电流 | 5.0A |
四、引脚定义（图纸可见部分）
| PIN | 信号名称 | PIN | 信号名称 |
|---|---|---|---|
| A1 | GND | B12 | GND |
| A4 | VBUS | B9 | VBUS |
| A5 | CC1 | B8 | SBU2 |
| A6 | DP1 | B7 | DN2 |
| A7 | DN1 | B6 | DP2 |
| A8 | SBU1 | B5 | CC2 |
| A9 | VBUS | B4 | VBUS |
| A12 | GND | B1 | GND |
五、包装规范
| 项目 | 规格 |
|---|---|
| 包装形式 | 编带（卷带）+ 外箱 |
| 每盘数量 | 1000PCS |
| 每箱数量 | 15000PCS（15 盘 / 箱） |
| 载带留空 | 首尾≥16 空穴 |
| 剥离角度 | 165°~180° |
