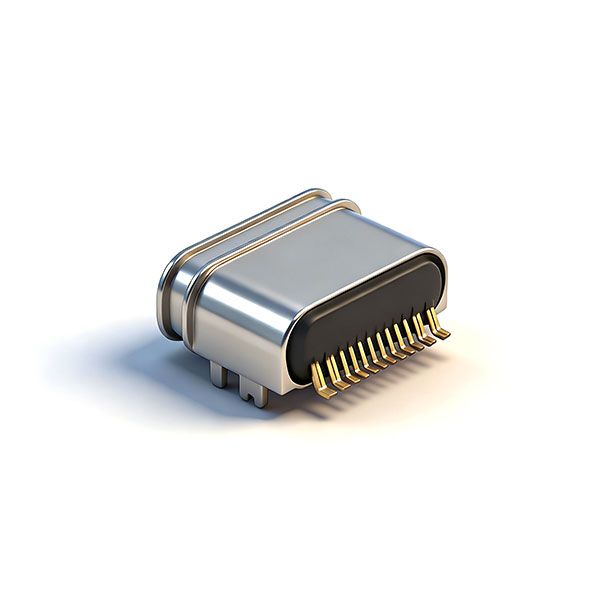

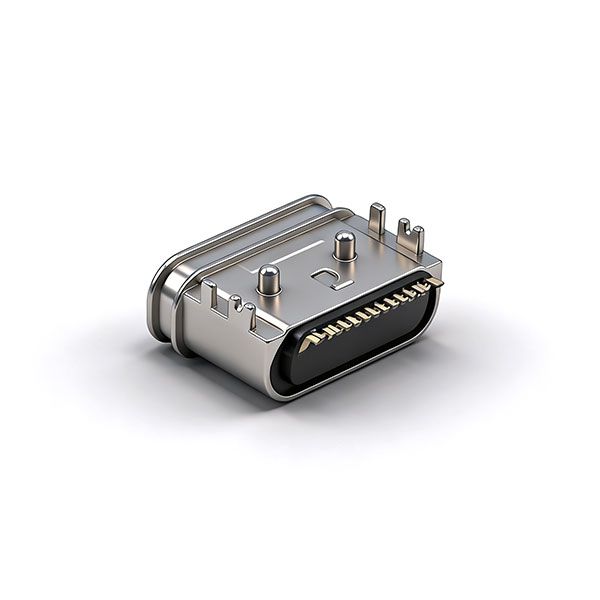

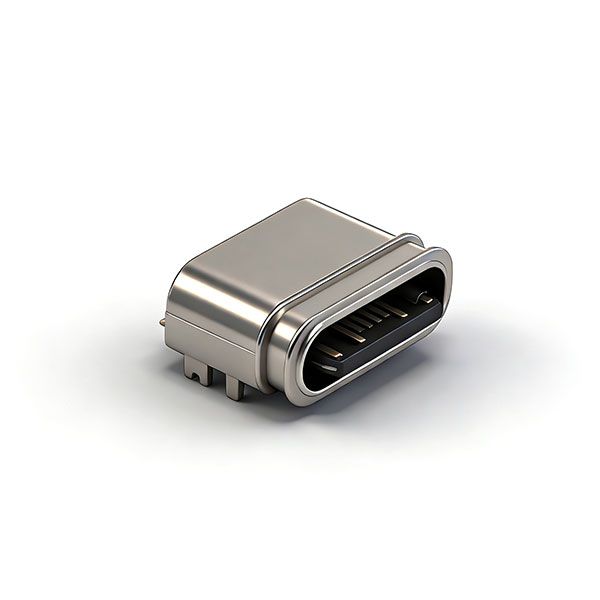

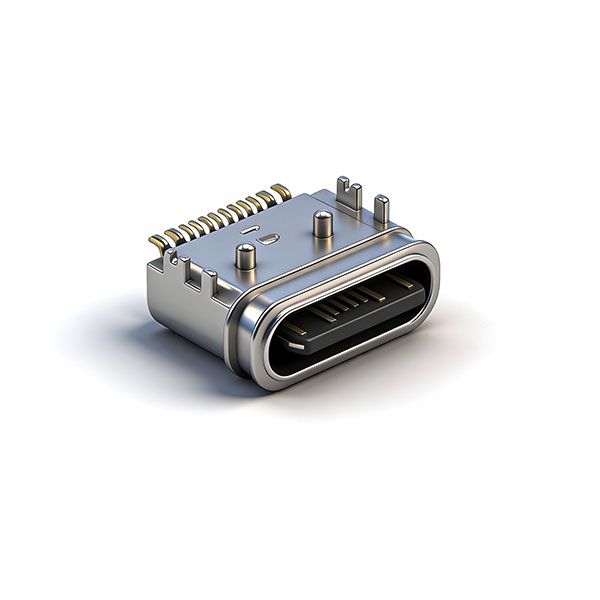

防水TC母座16P 板上四脚插板SMT L=6.5 舌片外露 锌合金 IPX7
所属类别
发布时间
最后更新 浏览次数
板上防水
2026-06-24 17:58:36
2026-06-24 18:02:50 33
料号：B09W1602A
外壳：锌合金
胶芯：PA10T
中夹片：不锈钢301
端子：高导铜
详情介绍
一、电镀规格
| 部位 | 材质 | 镀层规格 |
|---|
| 胶壳 Housing | PA10T (G.F30%)，黑色 | 无电镀 |
| 外壳 Shell | 锌合金 | 镀镍 40~80μ"，白色 |
| 端子 Contact | C7025，厚度 0.15mm | 镍 50μ"+ 镀金 3μ" |
| 中板 MID PALTE | SUS301，厚度 0.15mm | 空 |

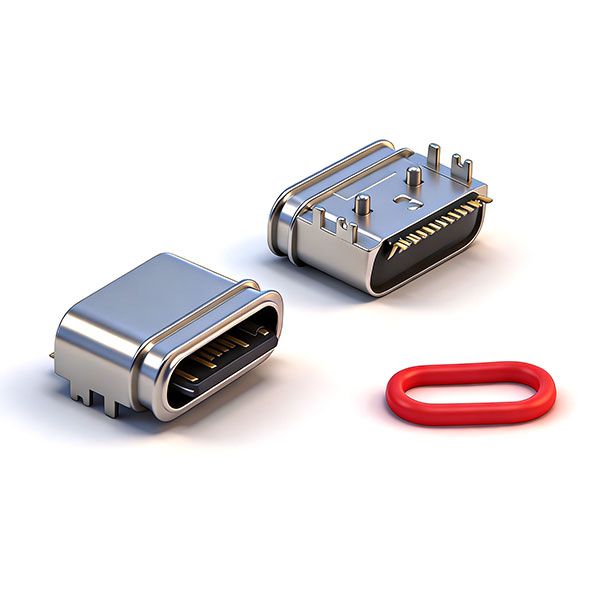

| 防水圈 O RING | 红色硅胶 | 无电镀 |
二、机械性能
| 项目 | 参数 |
|---|
| 插入力 | 5~20N |
| 初始拔出力 | 8~20N |
| 10000 次循环后拔出力 | 6~20N |
| 插拔耐久寿命 | 10000 次插拔循环 |
| 防水等级 | IPX7（1m 水深浸泡 30min） |
三、电气性能
| 项目 | 参数 |
|---|
| VBUS 引脚额定电流 | 最大 3A |
| GND 引脚额定电流 | 最大 1.25A |
| 其余引脚额定电流 | 最大 0.25A |
| 绝缘电阻 | ≥100MΩ |
| 耐电压 | 100V AC |
| 接触电阻 | ≤40mΩ |
四、环境性能
| 项目 | 参数 |
|---|
| 工作温度 | -40℃ ~ +80℃ |
| 环保标准 | ROHS、REACH 合规 |
五、引脚定义
| 引脚 | 信号名称 | 引脚 | 信号名称 |
|---|
| A1 | GND | B12 | GND |
| A4 | VBUS | B9 | VBUS |
| A5 | CC1 | B8 | SBU2 |
| A6 | Dp1 | B7 | Dn2 |
| A7 | Dn1 | B6 | Dp2 |
| A8 | SBU1 | B5 | CC2 |
| A9 | VBUS | B4 | VBUS |
| A12 | GND | B1 | GND |
六、包装规范
