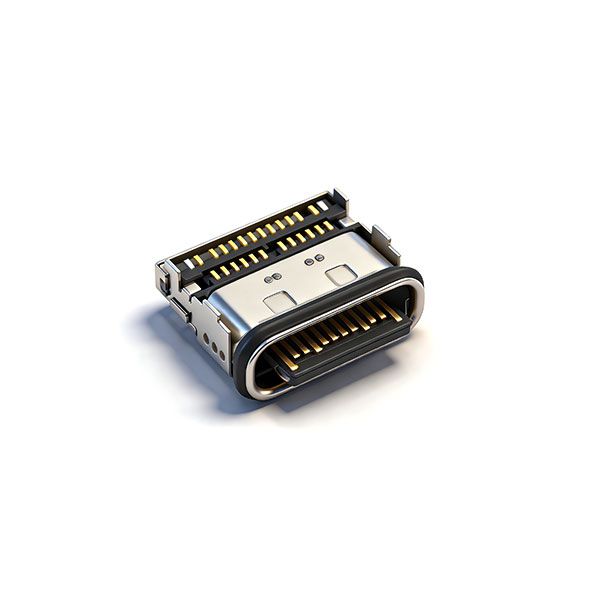

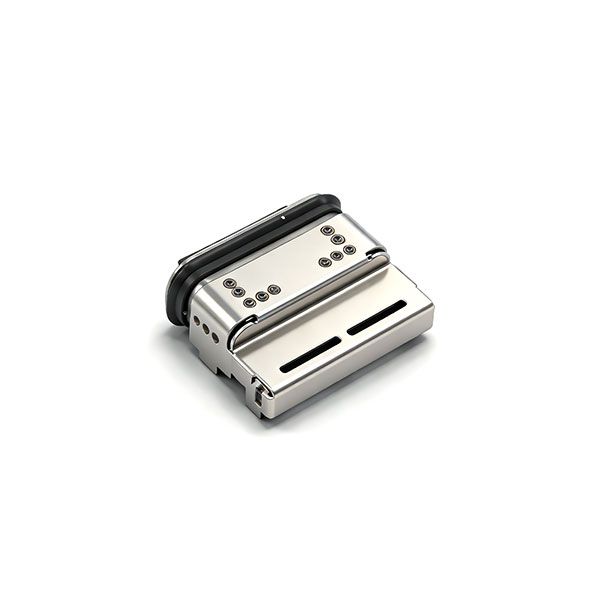

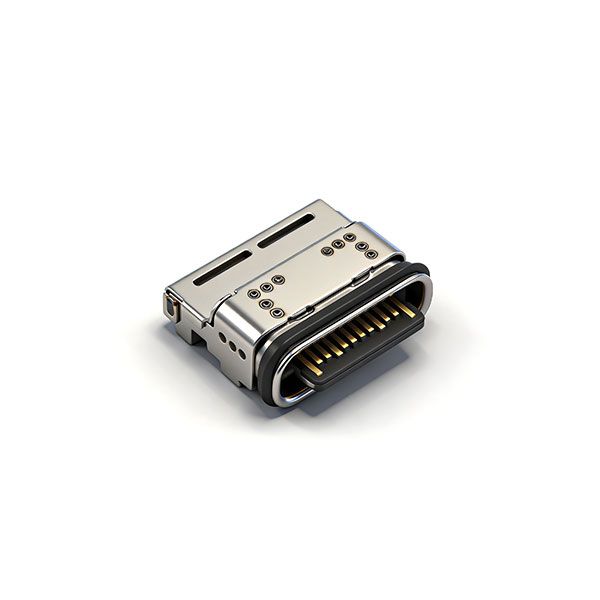

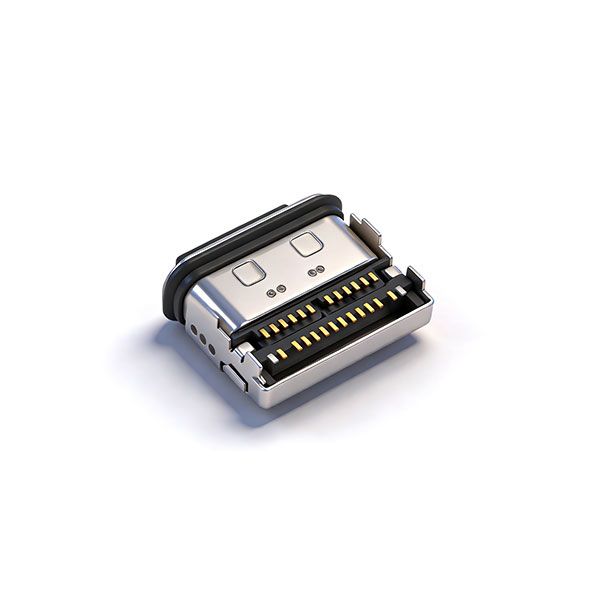

详情介绍
一、电镀规格
| 部位 | 材质 | 镀层规格 |
|---|---|---|
| 胶芯 Housing | 高温塑胶 | 黑色，无电镀 |
| 上端子 Top Terminal | 铜合金 | 接触区镀金 1μ"MIN，焊尾镀金 1μ"，整体镀镍 50μ" |
| 下端子 Bottom Terminal | 铜合金 | 接触区镀金 15μ"MIN，焊尾镀金 5μ"，整体镀镍 50μ" |
| 中板 Mid Plate | SUS304 不锈钢 | 镀锡 50μ"MIN，镀镍 30μ" MIN |
| 外壳 Outer Shell | SUS304 不锈钢 | 焊锡面镀镍 30μ" MIN |
| 主壳 Main Shell | SUS316 不锈钢 | 镀镍 50μ" MIN |
| 内小壳 Small Shell | SUS316 不锈钢 | 镀镍 50μ" MIN |
| 防水密封件 LIM | CHN-LIMS | 黑色，无电镀 |
二、机械性能
| 项目 | 参数 |
|---|---|
| 插入力 | 0.5~2.0kgf |
| 拔出力 | 0.8~2.0kgf |
| 插拔耐久寿命 | 10000 次循环 |
| 防水等级 | 规格栏标注为 IP67，标题栏标注为 IPX8 |
| 结构特点 | 舌片外露、不带凸点、多层不锈钢外壳 |
| 防水圈干涉量 | 最小 0.2mm |
三、电气性能
| 项目 | 参数 |
|---|---|
| 额定电流 | 5.0A（max） |
| 额定电压 | 20.0V（max） |
| VBUS/GND 及信号引脚接触电阻 | ≤40mΩ/PIN |
| 屏蔽件接触电阻 | ≤50mΩ |
| 全部引脚接触电阻变化量 | ≤10mΩ |
| 绝缘电阻 | ≥100MΩ |
| 耐电压 | 100V AC，持续 1 分钟 |
四、环境性能
| 项目 | 参数 |
|---|---|
| 工作温度范围 | -25℃ ~ +85℃ |
| 环保标准 | ROHS、REACH 合规 |
| 回流焊耐温 | 峰值 260℃，保持 10 秒 |
五、引脚定义
A 面引脚（A1~A12）
| 引脚 | 信号名称 | 引脚 | 信号名称 |
|---|---|---|---|
| A1 | GND | A7 | D- |
| A2 | SSTXP1（USB3.2 发送 +） | A8 | SBU1 |
| A3 | SSTXN1（USB3.2 发送 -） | A9 | VBUS |
| A4 | VBUS | A10 | SSRXN2（USB3.2 接收 -） |
| A5 | CC1 | A11 | SSRXP2（USB3.2 接收 +） |
| A6 | D+ | A12 | GND |
B 面引脚（B12~B1）
| 引脚 | 信号名称 | 引脚 | 信号名称 |
|---|---|---|---|
| B12 | GND | B6 | D+ |
| B11 | SSRXP1（USB3.2 接收 +） | B5 | CC2 |
| B10 | SSRXN1（USB3.2 接收 -） | B4 | VBUS |
| B9 | VBUS | B3 | SSTXN2（USB3.2 发送 -） |
| B8 | SBU2 | B2 | SSTXP2（USB3.2 发送 +） |
| B7 | D- | B1 | GND |
六、包装规范
| 项目 | 内容 |
|---|---|
| 包装方式 | 卷带包装 TAPE & REEL，真空包装 |
| 每盘数量 | 1000PCS |
| 每箱数量 | 7000PCS |
| 卷带空位 | 首尾各 20 个空位 |
| 包装配件 | 真空袋 |
