TYPE C沉板母座
首页TYPE C沉板母座产品详情

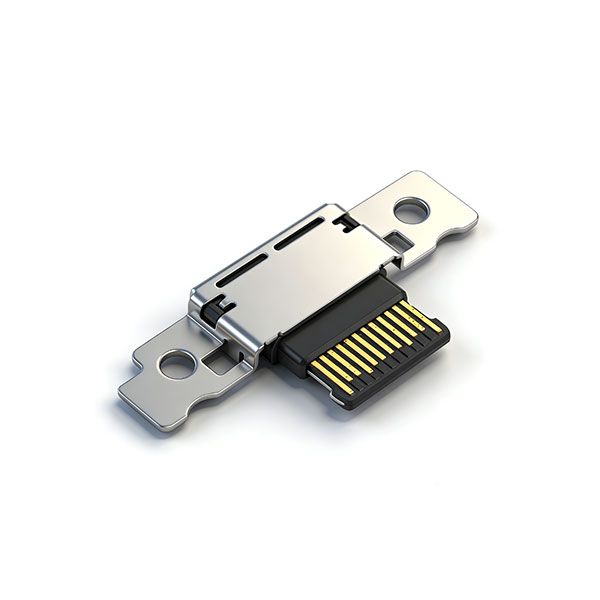

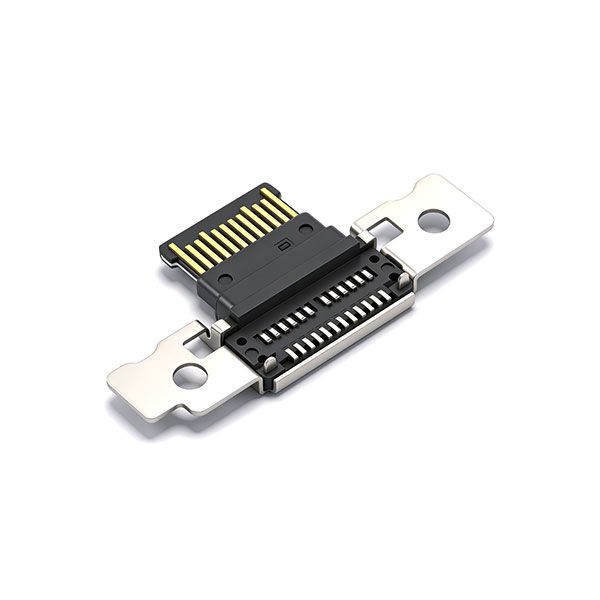

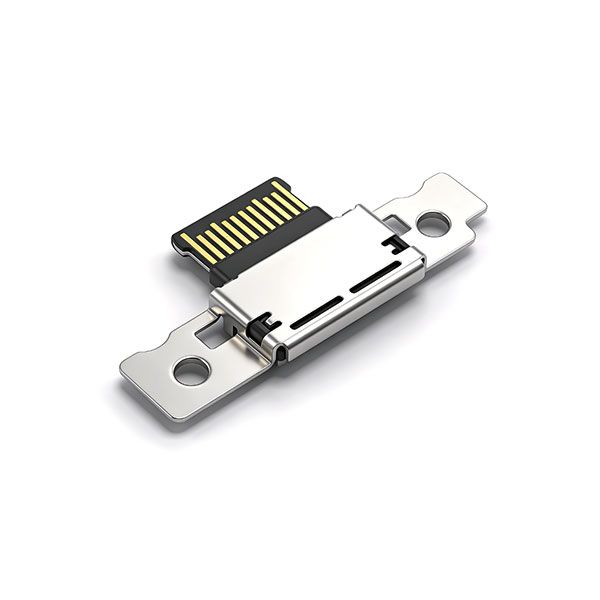

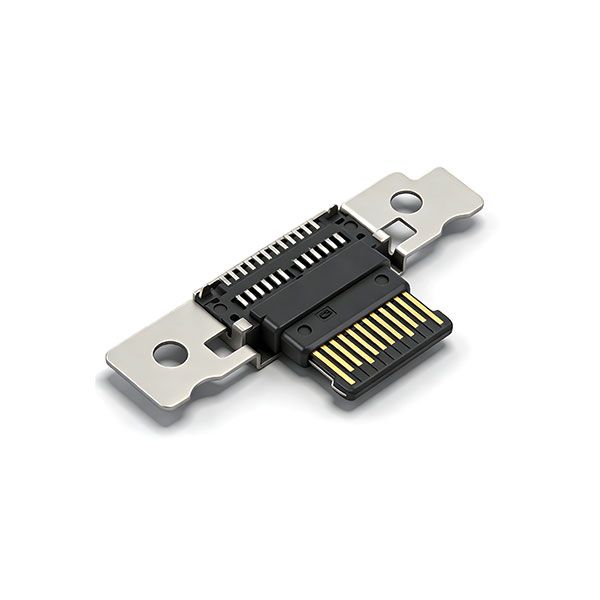

TC母座24P 沉板0.65 后两脚插板SMT L=9.2 超薄款 露舌带锁孔 CH=0.25 无弹
所属类别
发布时间
浏览次数
料号：A042401A
外壳材质：锌合金
胶芯材质：LCP
端子材质：黄铜
详情介绍
一、电镀规格
| 部位 | 材质 | 镀层规格 |
|---|---|---|
| 外壳 Shell | SUS304 不锈钢 | 镀镍（Ni PLATED） |
| 中板 Mid Plate | SUS301 不锈钢 | 无电镀（NO PLATED） |
| 胶芯 Housing | PA9T 黑色 UL94 V‑0 高温塑胶 | 无电镀 |
| 端子 Contact | 铜合金 C7025 | 接触区域镀金（Au PLATING ON CONTACT AREA） |
| 接地片 GND Plate | SUS304 不锈钢 | 无电镀（NO PLATED） |
二、机械性能
| 项目 | 参数 |
|---|---|
| 插入力 | 0.5~2.0kgf |
| 拔出力 | 0.8~2.0kgf |
| 插拔耐久寿命 | 10000 次循环 |
| 结构特点 | 沉板 0.65mm、超薄设计、露舌式、带锁孔、无弹片结构 |
| 舌片高度 | CH=0.25mm |
三、电气性能
| 项目 | 参数 |
|---|---|
| 额定电流 | 5.0A |
| 额定电压 | 5.0V |
| VBUS/GND 及信号引脚接触电阻 | ≤40mΩ/PIN |
| 屏蔽件接触电阻 | ≤50mΩ |
| 全部引脚接触电阻变化量 | ≤10mΩ |
| 绝缘电阻 | ≥100MΩ |
| 耐电压 | 100V AC，持续 1 分钟 |
四、环境性能
| 项目 | 参数 |
|---|---|
| 工作温度范围 | -25℃ ~ +85℃ |
| 环保标准 | ROHS、REACH 合规 |
| 回流焊耐温 | 峰值 260℃，保持 10 秒 |
五、引脚定义
A 面引脚（A1~A12）
| 引脚 | 信号名称 | 引脚 | 信号名称 |
|---|---|---|---|
| A1 | GND | A7 | D- |
| A2 | 预留（空） | A8 | SBU1 |
| A3 | SSTXP1（USB3.2 发送 +）/ SSTXN1（USB3.2 发送 -） | A9 | VBUS |
| A4 | VBUS | A10 | 预留（空） |
| A5 | CC1 | A11 | SSRXN2（USB3.2 接收 -）/ SSRXP2（USB3.2 接收 +） |
| A6 | D+ | A12 | GND |
B 面引脚（B12~B1）
| 引脚 | 信号名称 | 引脚 | 信号名称 |
|---|---|---|---|
| B12 | GND | B6 | D+ |
| B11 | SSRXP1（USB3.2 接收 +） | B5 | CC2 |
| B10 | SSRXN1（USB3.2 接收 -） | B4 | VBUS |
| B9 | VBUS | B3 | SSTXN2（USB3.2 发送 -）/ SSTXP2（USB3.2 发送 +） |
| B8 | SBU2 | B2 | 预留（空） |
| B7 | D- | B1 | GND |
