TYPE C板上母座
首页TYPE C板上母座产品详情

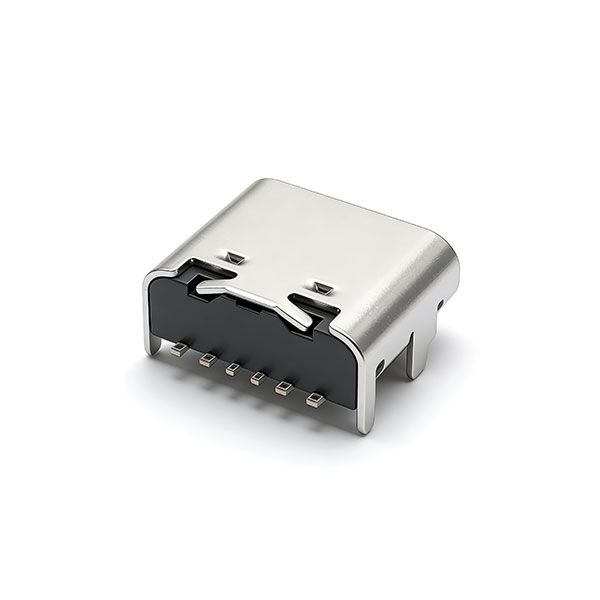

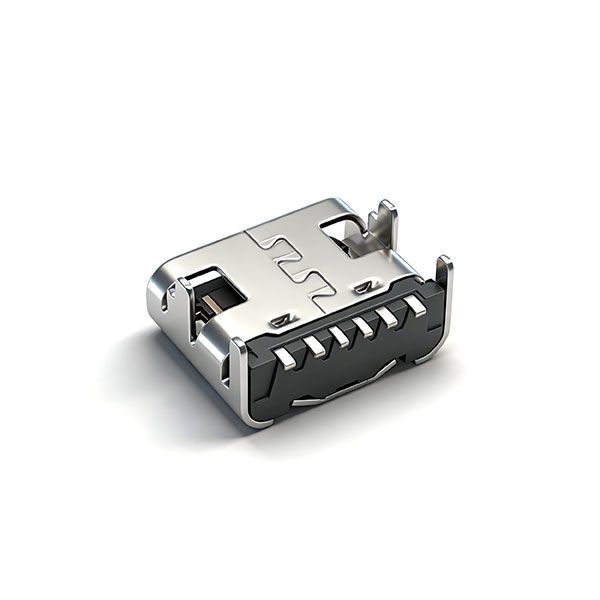

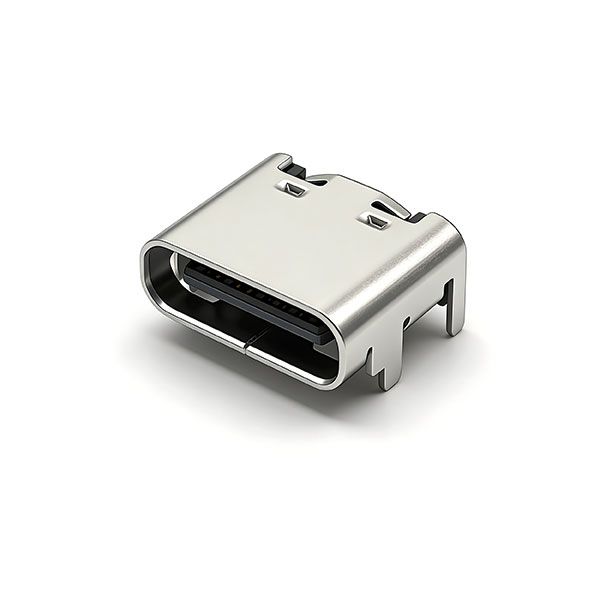

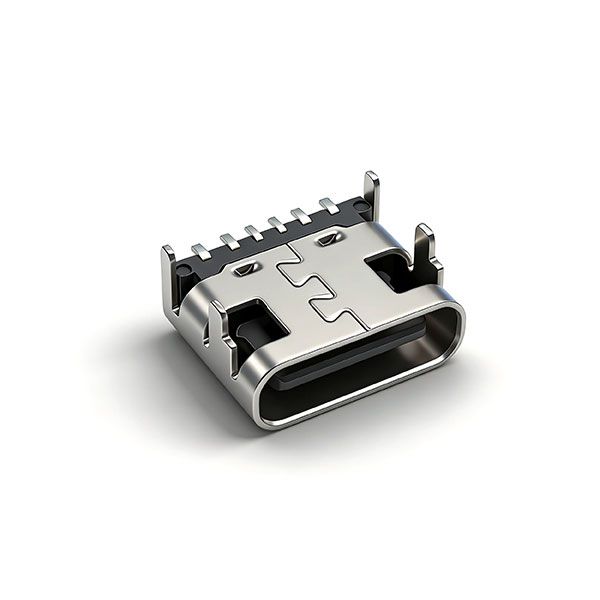

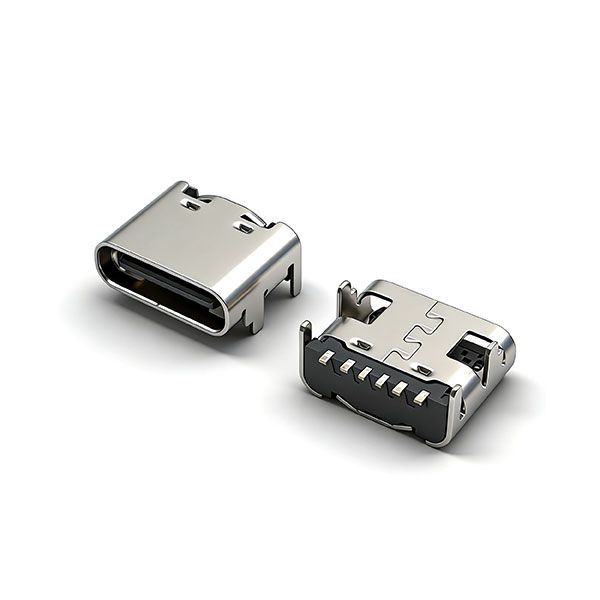

TC母座6P 四脚插板SMT L=6.8 B款 三模 无弹
所属类别
发布时间
最后更新 浏览次数
料号：A030602B
胶芯：耐高温阻燃塑胶 UL94 V‑0接触
端子：铜合金高导电、耐插拔
外壳：不锈钢结构支撑、防腐蚀
详情介绍
一、电镀规格
| 部位 | 电镀要求 | 厚度 | 性能 |
|---|---|---|---|
| 端子接触区 | 镀金 | ≥1μ" | 低阻抗、耐插拔 |
| 端子焊接区 | 镀锡 | ≥80μ" | 良好可焊性 |
| 金属外壳 | 镀镍 | ≥50μ" | 盐雾 48H |
二、机械性能
| 项目 | 参数 |
|---|---|
| 插拔寿命 | 10000 次 |
| 耐久后保持力 | 6～20N |
三、电气性能
| 项目 | 参数 |
|---|---|
| 额定电压 | 48V DC/AC |
| 额定电流 | 5A |
| 接触电阻 | ≤50mΩ/PIN |
| 绝缘电阻 | ≥100MΩ |
| 耐电压 | AC 100V / 1min |
四、环境性能
| 项目 | 参数 |
|---|---|
| 工作温度 | -25℃ ~ +85℃ |
| 外壳盐雾 | 48H 无腐蚀 |
五、引脚定义
| 引脚 | 信号 |
|---|---|
| A5 | CC1 |
| B5 | CC2 |
| A9 / B9 | VBUS |
| A12 / B12 | GND |
六、包装规范
| 项目 | 要求 |
|---|---|
| 包装形式 | 载带 + 上带 + 卷盘 |
| 载带 | 首尾留空，每穴 1 个 |
| 标签 | 每盘必须贴内标签 |
| 堆叠 | 10 盘 / 叠 |
| 装箱 | 四角放三角垫，胶带封箱 |
| 定制 | 可按客户要求执行 |
| 环保 | 符合 ROHS、REACH |
