详情介绍
一、电镀规格
| 部位 | 材质 |
|---|---|
| 胶壳 Housing | 耐高温塑胶 UL94 V-0，黑色 |
| 前壳 Front Shell | 不锈钢 |
| 中板 Mid Plate | 不锈钢 |
| 端子 Contact | 铜合金 |

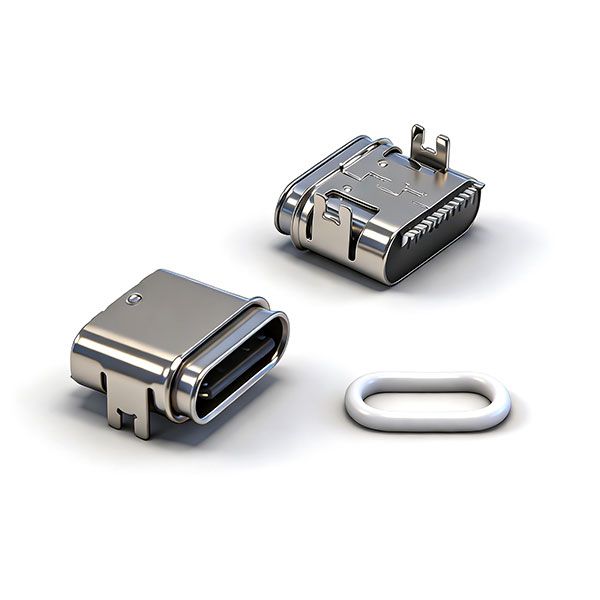

| 防水圈 O RING | 白色硅胶 |
二、机械性能
| 项目 | 参数 |
|---|---|
| 插入力 | 5~20N |
| 拔出力 | 6~20N |
| 插拔耐久寿命 | 10000 次循环 |
| 防水等级 | IPX7 |
| 配套配件 | 白色硅胶防水圈，机壳需做倒角，预留胶圈干涉量，避免 PCB 干涉 |
| 插头插入深度 | 4.37mm，插头总长 6.65mm |
三、电气性能
| 项目 | 参数 |
|---|---|
| 额定电流 | 3.0A |
| 额定电压 | 12V DC |
| VBUS/GND/ 信号引脚接触电阻 | ≤40mΩ/ 单脚 |
| 屏蔽壳接触电阻 | ≤50mΩ |
| 绝缘电阻 | ≥100MΩ |
| 耐电压 | 100V AC，持续 1 分钟 |
四、环境性能
| 项目 | 参数 |
|---|---|
| 工作温度范围 | -25℃ ~ +85℃ |
| 环保标准 | ROHS、REACH 合规 |
| 回流焊耐温 | 峰值 260℃，保持 10 秒 |
五、引脚定义
| 引脚 | 信号名称 | 引脚 | 信号名称 |
|---|---|---|---|
| A1 | GND | B12 | GND |
| A4 | VBUS | B9 | VBUS |
| A5 | CC1 | B8 | SBU2 |
| A6 | Dp1 | B7 | Dn2 |
| A7 | Dn1 | B6 | Dp2 |
| A8 | SBU1 | B5 | CC2 |
| A9 | VBUS | B4 | VBUS |
| A12 | GND | B1 | GND |
