TYPE C侧插母座
首页TYPE C侧插母座产品详情

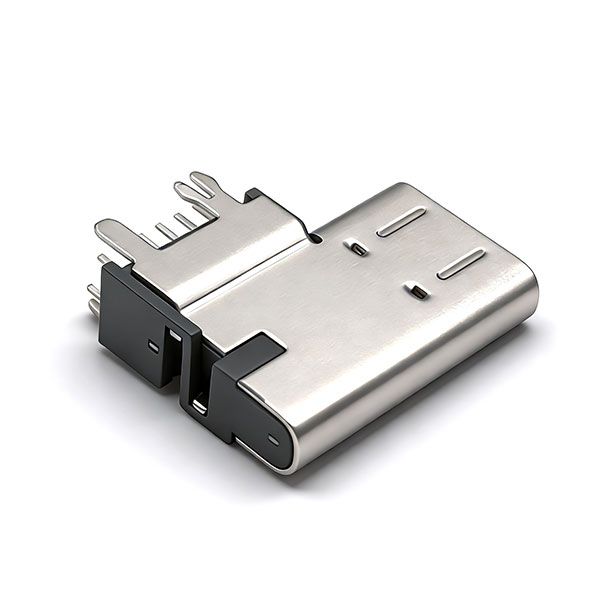

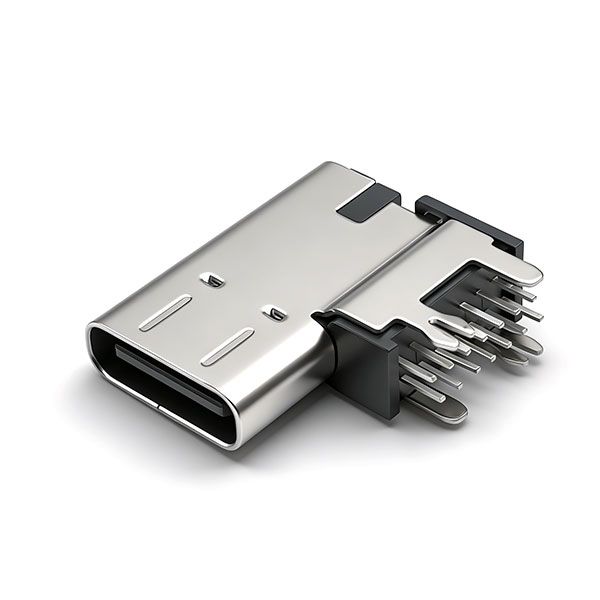

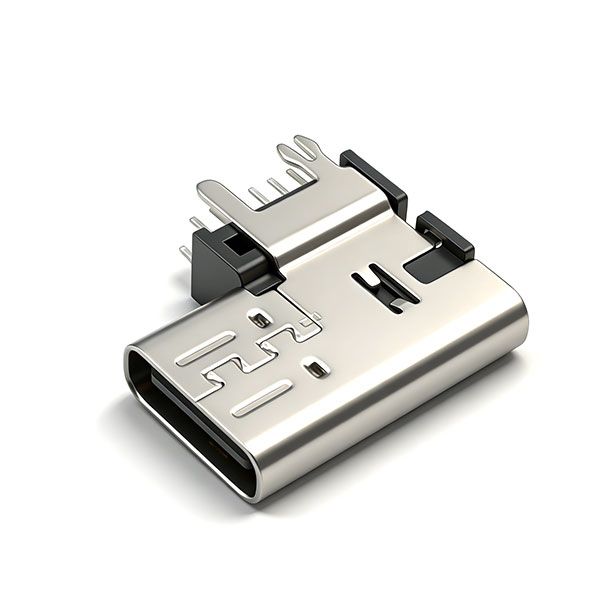

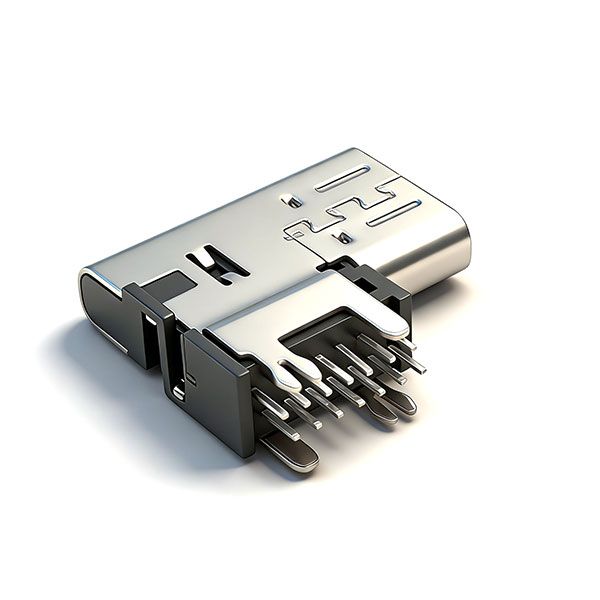

TC母座14P 侧插 L=14.75 垫高2.7 CH=7.3 交叉小脚鱼叉脚 三模 外壳脚长2.4 引脚长1.6 无柱 无弹
所属类别
发布时间
最后更新 浏览次数
料号：A031409A
胶芯：耐高温阻燃塑胶 UL94 V-0
端子：铜合金
外壳：不锈钢
详情介绍
一、电镀规格
| 部位 | 电镀类型 | 厚度要求 |
|---|---|---|
| 端子接触区 | 镀金 | ≥3μ" |
| 端子焊接区 | 镀锡 | ≥80μ" |
| 金属外壳 | 镀镍 | ≥50μ"，盐雾 48H |
二、机械性能
| 项目 | 参数 |
|---|---|
| 插拔寿命 | 10000 次 |
| 外观要求 | 无明显变色，变形在公差内 |
| 尺寸示例 | 总长 11.80±0.20 mm |
三、电气性能
| 项目 | 参数 |
|---|---|
| 额定电压 | 48V DC/AC |
| 额定电流 | 5A |
| 接触电阻 | ≤50mΩ/PIN |
| 绝缘电阻 | ≥100MΩ |
| 耐电压 | AC 100V / 1min |
四、环境性能
| 项目 | 参数 |
|---|---|
| 工作温度 | -25℃ ~ +85℃ |
| 外壳盐雾 | 48H 无腐蚀 |
五、引脚定义
| 引脚 | 信号 |
|---|---|
| A1 / B12 | GND |
| A4 / A9 / B4 | VBUS |
| A5 | CC1 |
| A6 | D+ |
| A7 | D- |
| B6 | DP2 |
| B5 | CC2 |
六、包装规范
| 项目 | 要求 |
|---|---|
| 内盒 | 每盒 100 Pcs |
| 堆叠 | 15 层 / 10 层，顶面加顶盖 |
| 装箱 | 每箱 50 盒 = 5000 Pcs |
| 外箱尺寸 | 48.0 × 29.0 × 16.0 cm |
| 封箱 | 透明胶带 “工” 字型封箱 |
| 标签 | 贴产品标签 + ROHS 标签 |
| 定制 | 可按客户要求调整 |
