TYPE C侧插母座
首页TYPE C侧插母座产品详情

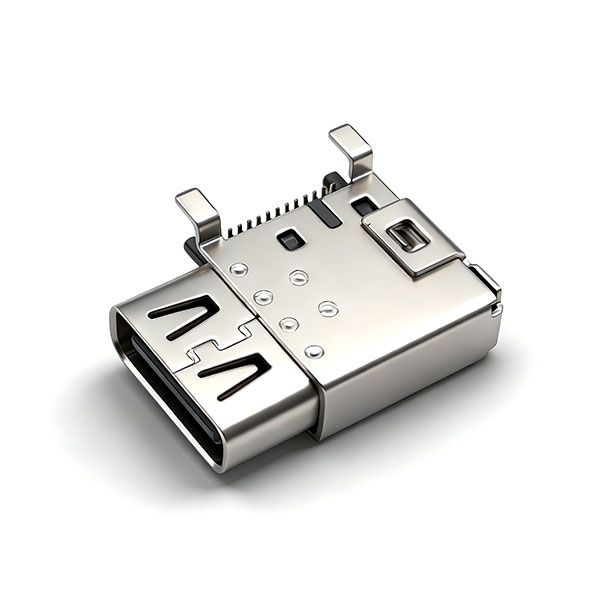

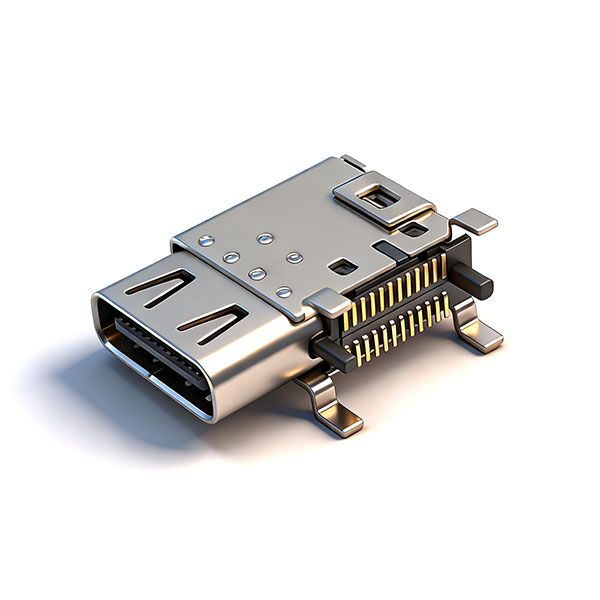

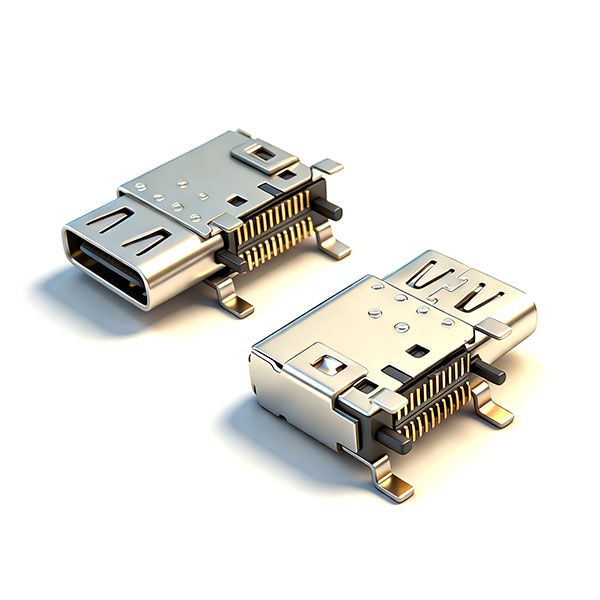

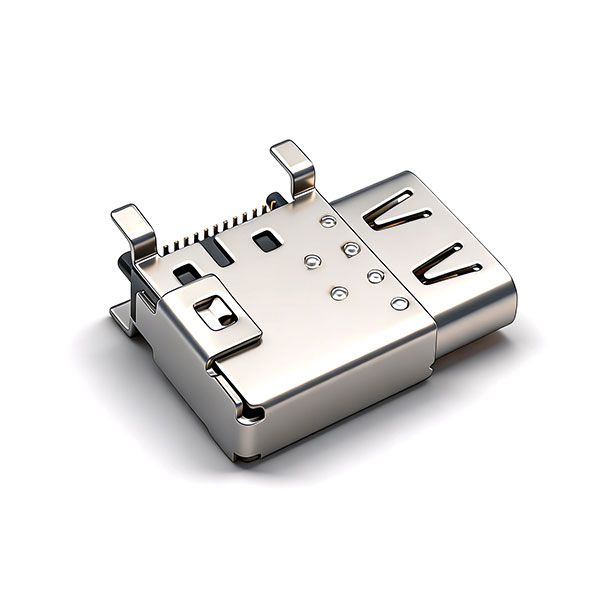

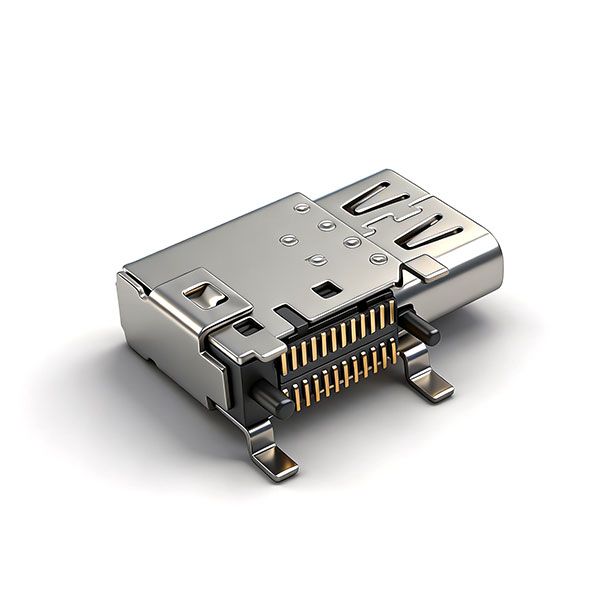

TC母座24P 侧贴 L=14.3 CH=5.10 鱼叉脚 三模 外壳脚长1.8 有柱 上弹下凸
所属类别
发布时间
最后更新 浏览次数
料号：A032413A
外壳：不锈钢（双壳、激光点焊）
端子：高导铜 铜合金
塑胶：LCP 耐高温工程塑胶
详情介绍
一、电镀规格
| 项目 | 规格 |
|---|---|
| 端子电镀 | 镍底 + 镀金 / 镀锡 |
| 外壳电镀 | 镍底 + 镀锡 |
| 执行标准 | ROHS、REACH |
二、机械性能
| 项目 | 标准 |
|---|---|
| 固定方式 | 双壳 + 激光点焊 |
| 插入力 | ≤30N |
| 拔出力 | ≥10N |
| 机械寿命 | ≥10000 次插拔 |
三、电气性能
| 项目 | 标准 |
|---|---|
| 额定电压 | 5V DC |
| 额定电流 | 3A |
| 接触电阻 | ≤50mΩ |
| 绝缘电阻 | ≥1000MΩ |
| 耐电压 | AC 500V/1min 无击穿 |
四、环境性能
| 项目 | 标准 |
|---|---|
| 工作温度 | -40℃ ~ +85℃ |
| 存储温度 | -55℃ ~ +125℃ |
| 盐雾测试 | 48h 无锈蚀 |
| 湿热测试 | 40℃、90%RH，500h |
五、引脚定义（24PIN Type‑C）
| PIN | 信号 | PIN | 信号 |
|---|---|---|---|
| A1 | GND | B12 | GND |
| A2 | TX1+ | B11 | RX1+ |
| A3 | TX1- | B10 | RX1- |
| A4 | VBUS | B9 | VBUS |
| A5 | CC1 | B8 | SBU2 |
| A6 | D+ | B7 | D- |
| A7 | D- | B6 | D+ |
| A8 | SBU1 | B5 | CC2 |
| A9 | VBUS | B4 | VBUS |
| A10 | RX2- | B3 | TX2- |
| A11 | RX2+ | B2 | TX2+ |
| A12 | GND | B1 | GND |
六、包装规范
| 项目 | 规格 |
|---|---|
| 包装形式 | 载带 + 卷盘 + 外箱 |
| 每盘数量 | 450PCS |
| 每箱数量 | 8 盘 / 箱 |
| 包装要求 | 载带首尾留空、贴内标签、纸箱四角垫三角垫 |
| 外箱尺寸 | 390mm（长）× 自定义 |
| 环保标准 | ROHS、REACH |
