TYPE C沉板母座
首页TYPE C沉板母座产品详情

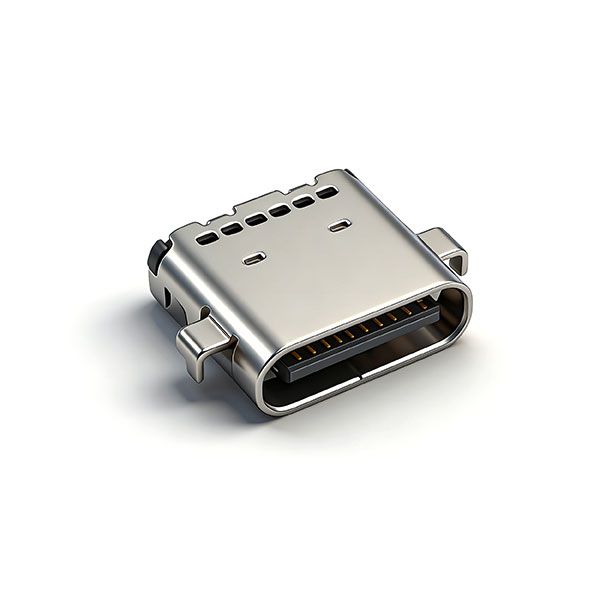

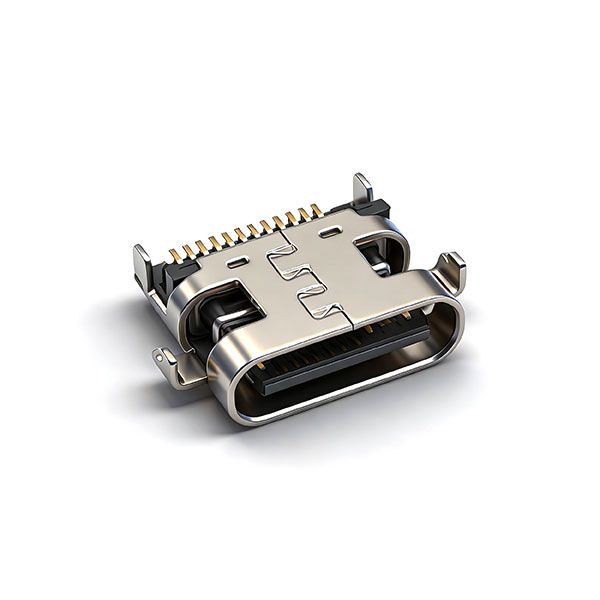

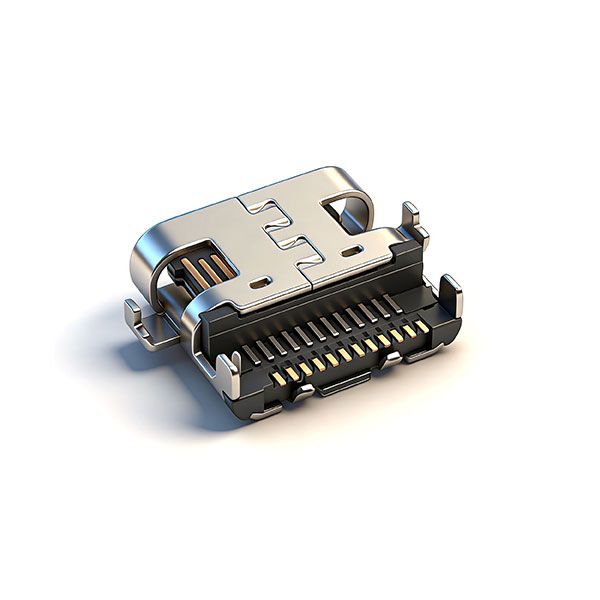

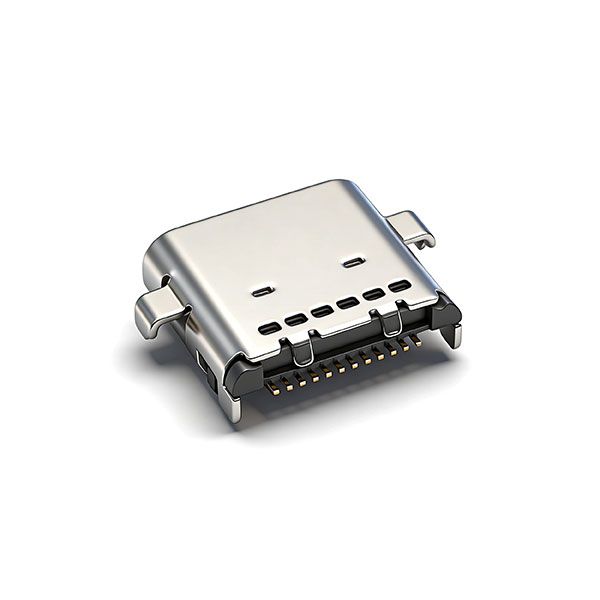

TC母座24P沉板1.6 四脚插板双排SMT L=7.9 三模 无柱 无弹
所属类别
发布时间
最后更新 浏览次数
料号：A032415A
外壳：不锈钢
端子：铜合金
塑胶：LCP
详情介绍
一、电镀规格
| 项目 | 规格 |
|---|---|
| 端子电镀 | 镍底镀金 / 镀锡 |
| 外壳电镀 | 镍底镀锡 |
| 环保标准 | 符合 ROHS、REACH |
二、机械性能
| 项目 | 标准 |
|---|---|
| 产品结构 | 24PIN、沉板 1.6mm、四脚插板、SMT 贴装 |
| 产品总长 | 7.9mm |
| 插入力 | ≤30N |
| 拔出力 | ≥10N |
| 机械寿命 | ≥10000 次插拔 |
| 通用公差 | ±0.05mm |
三、电气性能
| 项目 | 标准 |
|---|---|
| 额定电压 | 5V DC |
| 额定电流 | 3A |
| 接触电阻 | ≤50mΩ |
| 绝缘电阻 | ≥1000MΩ |
| 耐电压 | AC 500V/1min，无击穿无闪络 |
四、环境性能
| 项目 | 标准 |
|---|---|
| 工作温度 | -40℃~+85℃ |
| 存储温度 | -55℃~+125℃ |
| 盐雾测试 | 48 小时无锈蚀 |
| 湿热测试 | 40℃、90% RH 条件下 500 小时性能稳定 |
五、引脚定义（24PIN Type‑C）
| PIN | 信号名称 | PIN | 信号名称 |
|---|---|---|---|
| A1 | GND | B12 | GND |
| A2 | TX1+ | B11 | RX1+ |
| A3 | TX1- | B10 | RX1- |
| A4 | VBUS | B9 | VBUS |
| A5 | CC1 | B8 | SBU2 |
| A6 | D+ | B7 | D- |
| A7 | D- | B6 | D+ |
| A8 | SBU1 | B5 | CC2 |
| A9 | VBUS | B4 | VBUS |
| A10 | RX2- | B3 | TX2- |
| A11 | RX2+ | B2 | TX2+ |
| A12 | GND | B1 | GND |
六、包装规范
| 项目 | 规格 |
|---|---|
| 包装形式 | 载带 + 卷盘 + 外箱 |
| 载带规格 | W24mm、T0.30mm、P16.0mm |
| 上带规格 | W21.3mm、T0.05mm |
| 卷盘规格 | D330mm、d100mm、H28.5mm |
| 每盘数量 | 10000PCS |
| 每箱数量 | 10 盘 / 箱 |
| 外箱尺寸 | 340mm×340mm×310mm |
| 剥离力 | 40gf~120gf，跳动量≤30gf |
| 包装要求 | 载带首尾留空、贴内标签、纸箱四角垫三角垫 |
| 环保标准 | 符合 ROHS、REACH |
