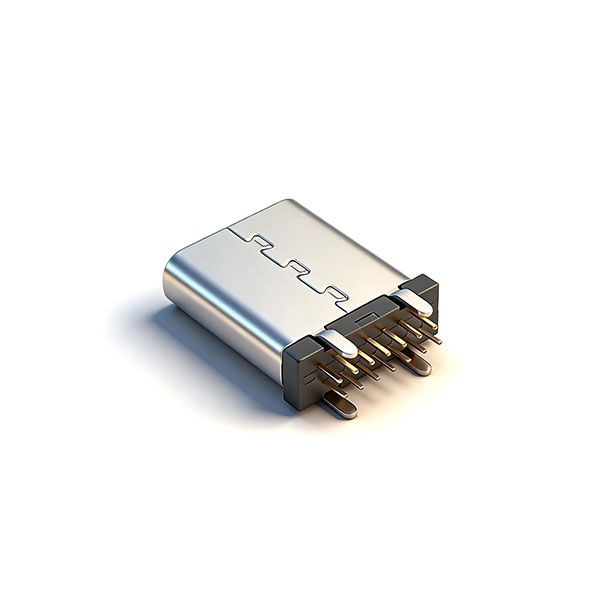

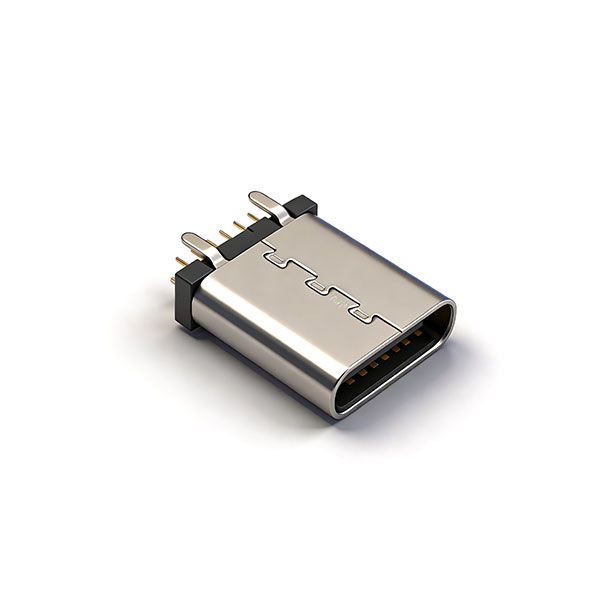

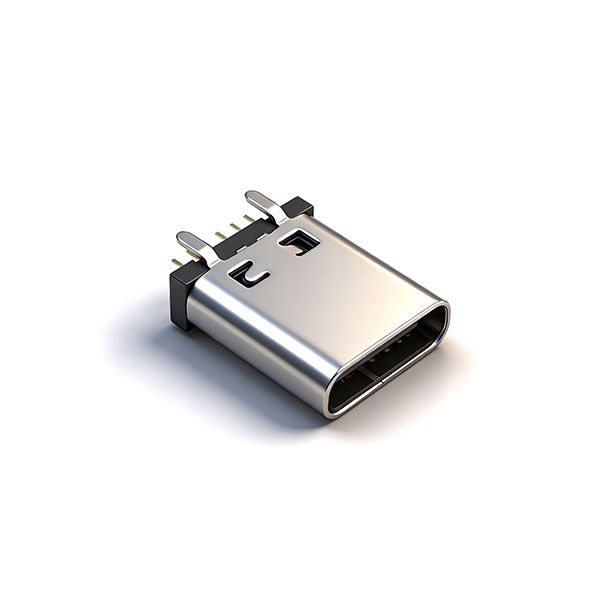

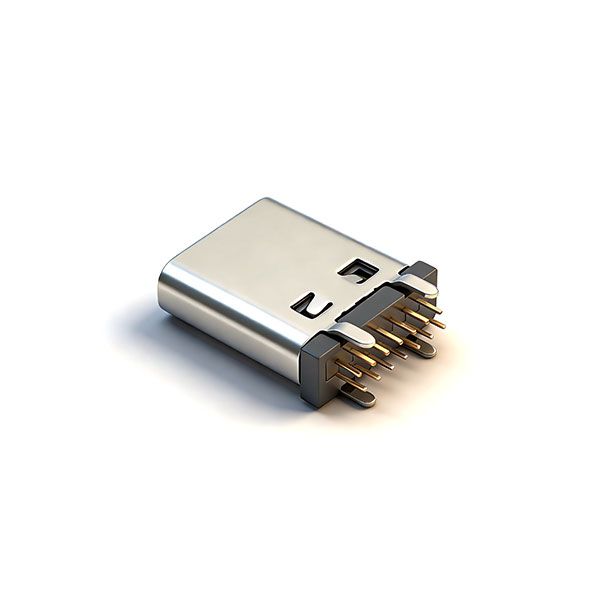

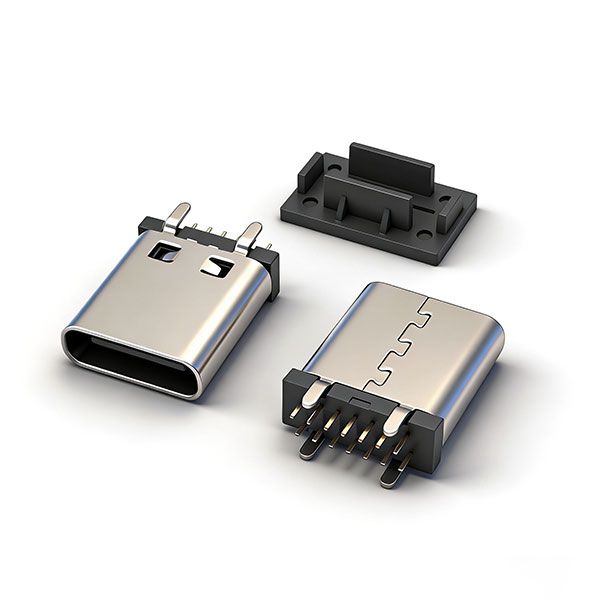

TC母座14P立插10.5 A款 小脚 无弹
所属类别
发布时间
最后更新 浏览次数
料号：A031406A
外壳：SUS304 不锈钢
端子：铜合金
塑胶：LCP 耐高温工程塑胶
中夹片：SUS304（T=0.20mm）
详情介绍
一、电镀规格
| 项目 | 规格 |
|---|---|
| 端子接触区 | 镀金≥3μ" |
| 端子焊接区 | 镀金≥1μ" |
| 外壳 | 镀镍≥50μ" |
| 盐雾测试 | 48H 无锈蚀 |
| 附着力 | 镀锡附着力≥95%，无起泡、融胶、变色 |
| 环保标准 | 符合 ROHS、REACH |
二、机械性能
| 项目 | 标准 |
|---|---|
| 产品结构 | 母座、立式、四脚插板 |
| 未注公差 | ±0.05mm |
| 插入力 | 6~20N |
| 拔出力 | 6~20N |
| 机械寿命 | ≥10000 次插拔 |
三、电气性能
| 项目 | 标准 |
|---|---|
| 绝缘电阻 | ≥100MΩ |
| 接触电阻 | ≤50mΩ |
| 额定电压 | 5V DC |
| 额定电流 | 3A |
| 耐电压 | AC 500V/1min，无击穿、无闪络 |
四、环境性能
| 项目 | 标准 |
|---|---|
| 工作温度 | -40℃ ~ +85℃ |
| 存储温度 | -55℃ ~ +125℃ |
| 盐雾测试 | 48 小时无锈蚀 |
| 湿热测试 | 40℃、90% RH，500 小时性能稳定 |
五、引脚定义
| PIN | 信号名称 | PIN | 信号名称 |
|---|---|---|---|
| A1 | GND | B12 | GND |
| A4 | VBUS | B9 | VBUS |
| A5 | CC1 | B7 | D- |
| A6 | D+ | B6 | D+ |
| A7 | D- | B5 | CC2 |
| A9 | VBUS | B4 | VBUS |
| A12 | GND | B1 | GND |
六、包装规范
| 项目 | 规格 |
|---|---|
| 包装形式 | PE 真空盒 + 外箱 |
| 每盒数量 | 100PCS |
| 每箱数量 | 100 盒 / 箱（共 10000PCS） |
| 装箱方式 | 每箱竖放 25 盒 ×4 层，尾数箱加填充物 |
| 封箱方式 | 透明胶带 “工” 字型封箱 |
| 标签要求 | 贴产品标签 + ROHS 标签 |
| 环保标准 | 符合 ROHS、REACH |
